Что значит "Чертежи требуют доработки"?
«внимание: требует доработки пересечение крепежа», «детали пересекаются» или «крепёж не в габаритах»,
это значит, что в чертежах есть некоторые проблемы. Возможно, они совсем незначительные или вы легко устраните их сами, но мы обязаны обратить на это ваше внимание.
Все наши чертежи генерируются автоматически, без участия проектировщика. Как вы могли заметить, в конструкторе очень много параметров, и все они влияют друг на друга. Наша цель написать алгоритм, при котором подобных ошибок не будет вовсе. Нам почти это удалось: если раньше они возникали примерно в 90 процентах случаев, то сейчас только у 1-2 процентов моделей.
Ниже приведено описание основных ошибок и возможные последствия. Если вам нужно срочно устранить ошибку, напишите нам в телеграм-чат для профессионалов. Обычно мы решаем такие вопросы достаточно оперативно, и это помогает сделать наш алгоритм ещё лучше.
Ошибка «пересечение крепежа»

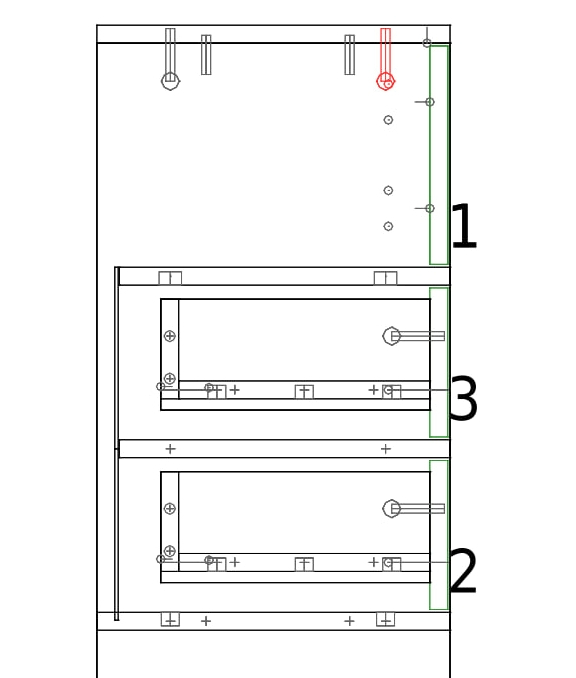

Возникает, когда по каким-то причинам один из элементов крепежа пересекается с другим. Например, дверца шкафчика настолько мала, что не удалось автоматически разнести евровинт петли и крепёж боковой стенки, и они пересеклись, как показано на рисунке.
В этом случае пересекающийся крепёж подсвечивается красным цветом в PDF файле, который вы можете скачать.
Сейчас эта проблема уже решена: на рисунке видно, что крепёж автоматически смещается левее евровинтов. Однако подобные ситуации всё ещё могут встречаться в редких конфигурациях, которые мы пока не отследили.
Ошибка «крепёж не в габаритах»
Если вы делаете большие вылеты в конструкции, это иногда приводит к некорректной расстановке крепежа. Если крепёж вам не важен, ничего страшного.

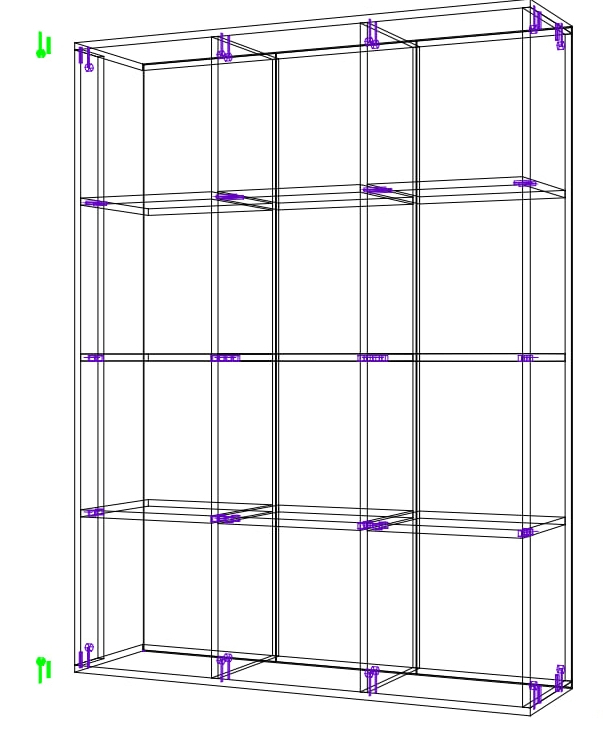

Но если вы увидели такую ошибку, то на PDF схеме зелёным цветом будет выделен крепёж, который вышел за габариты детали. В этом случае детали могут остаться без крепежа, и вам нужно решить, важно ли это для вас и сможете ли вы при сборке усовершенствовать конструкцию: например, досверлить отверстия или собрать изделие на уголки.
Ошибка «детали пересекаются»

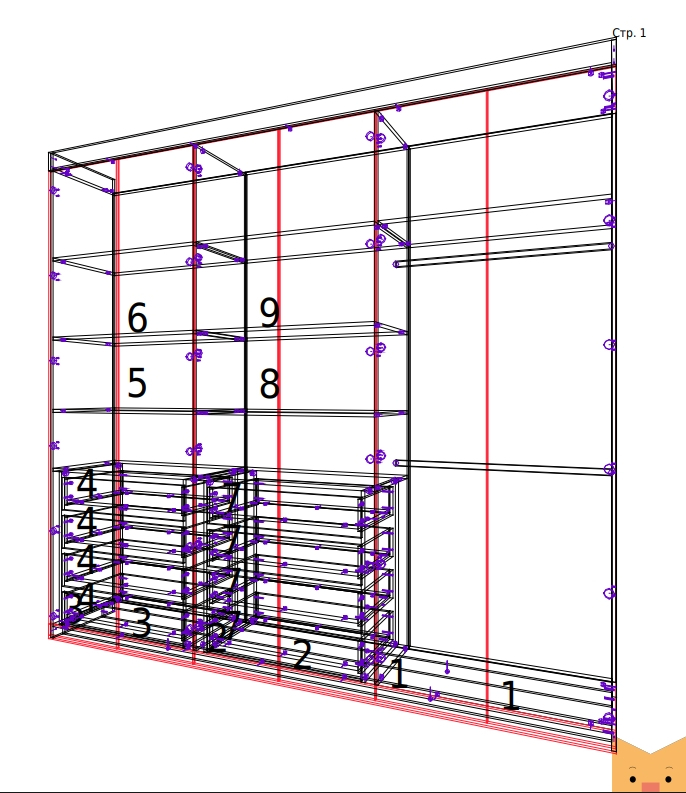

Иногда, выбранные параметры приводят к тому, что некоторые детали могут пересекаться. Чтобы вы это не обнаружили уже после изготовления деталей, на нашем есть специальный алгоритм, который определяет эти пересечения. На схеме изделия в pdf такие детали отмечены красным. Ниже даны рекомендации на основе популярных ситуаций. А также вы можете задать ваш вопрос в тг-чате @privetmalket_profi и мы проверим
Возможные ситуации:
- как на примере рядом, выбран накладной цоколь, а двери опущены вниз ( в этом случае нужно заменить цоколь на вкладной)
- у полки сделан положительный вылет и полка выпирает из шкафа, задевая дверцы (нужно сделать вылет полок отрицательным)
- у полки указан вручную размер и она пересекается с выдвижными ящиками или другими полками (нужно удалить полку или сместить её)
- выбрана опция, которая не до конца корректно работает в конструкторе (например, шкафы купе)
Будем рады, если сможем быть вам полезны и благодарны за обратную связь.
